Mit 11 Jahren Erfahrung in derKfz-SteckerdichtungIn der Industrie führe ich jährlich Fehleranalysen für über 20 Kunden durch. Einkaufsmanager fragen am häufigsten: „Warum treten nach Masseneinbau in Fahrzeugen immer wieder Probleme auf?“ Unterdessen sind Konstrukteure oft verwirrt über die Frage: „Warum versagen Teile, die den Laborstandards entsprechen, wenn sie im Feld eingesetzt werden?“ Basierend auf Branchenumfragedaten von SAE International aus dem Jahr 2024, aus denen hervorgeht, dass 32 % der Dichtungsausfälle auf unzureichende Designpassung, 47 % auf Nichtübereinstimmung mit den Betriebsbedingungen und 21 % auf Montagefehler zurückzuführen sind, habe ich die drei häufigsten Kategorien von Problemen zusammengestellt, die Einkäufer und Ingenieure gleichermaßen betreffen. Für jede Kategorie stelle ich Fallstudien aus der Praxis, empirische Testdaten und umsetzbare Lösungen bereit.
Die Szenarien, die den Käufern am meisten Kopfzerbrechen bereiten: Letztes Jahr haben wir 16-polige Steckerdichtungen an einen Nutzfahrzeughersteller geliefert. Während die Produkte alle laborbasierten IP67-Eintauch- und Staubbeständigkeitstests erfolgreich bestanden haben, berichtete der Kunde sechs Monate nach dem Einbau in das Fahrzeug, dass „Verunreinigungen aus dem Motorraum bis zur 8. Stiftposition eingedrungen seien“. Bei der Rückholung und Inspektion der Einheiten stellten wir fest, dass die Kompressionsrate der Dichtlippe an dieser bestimmten Stiftposition lediglich 12 % betrug – deutlich unter der Standardanforderung von 20 %. Diese Art von „Single-Pin-Fehler“ macht bis zu 32 % der Probleme bei Multi-Pin-Steckerprojekten mit 12 oder mehr Pins aus und ist damit die häufigste Ursache für Massenretouren bei der Beschaffung.
Der Kernengpass aus der Sicht eines Ingenieurs:Die meisten Designs konzentrieren sich ausschließlich auf die „±0,01-mm-Toleranz für einzelne Löcher“ und übersehen dabei das Problem der „ungleichmäßigen Spannungsverteilung während der gesamten Kompression“. Bei einem 16-Loch-Dichtungsbauteil werden die Randlöcher durch die Gehäusestruktur beeinflusst; Folglich erfahren sie eine 15–20 % geringere Druckkraft als die zentralen Löcher. In Verbindung mit den beim Fahrzeugbetrieb auftretenden Vibrationen von 10–2000 Hz führt dies bereits nach drei Monaten zur Bildung von Spiel und Lücken in den Dichtlippen.
Unterstützt durch empirische Daten：Wir haben FEA (Finite-Elemente-Analyse) verwendet, um die Kompressionsbedingungen einer 16-Loch-Dichtung zu simulieren. Der durchschnittliche Dichtungsdruck an den peripheren Löchern betrug 0,3 MPa, während die zentralen Löcher 0,4 MPa erreichten – eine Druckdifferenz von über 25 %. Wenn diese Druckdifferenz innerhalb von 5 % kontrolliert wird, sinkt die Wahrscheinlichkeit eines lokalen Ausfalls von 32 % auf 4 %.
1. Konstruktionsseitiger Spannungsausgleich: Mittels FEA zur Simulation des kombinierten Betriebszustands „Kompression + Vibration“ wurden die Dichtlippen an den peripheren Lochpositionen um 0,1 mm verdickt; Gleichzeitig wurden die Durchmesser der entsprechenden Formlöcher um 0,005 mm reduziert, was zu einer natürlich ausgeglichenen Spannungsverteilung nach dem Formen führte.
2. Die Lieferseite stellt einen „Stresstestbericht“ zur Verfügung: Stellen Sie dem Käufer tatsächliche Spannungsmessdaten für die 12 festgelegten Punkte auf den jeder Charge beiliegenden Dichtungen zur Verfügung und stellen Sie sicher, dass die Druckdifferenz ≤ 5 % bleibt.
3. Montageende legt „Kompressionsgrenzen-Redline“ fest: Im Montagehandbuch wird rot hervorgehoben: „Die Kompression der Randlöcher muss 20 % ± 2 % erreichen.“ Zu diesem Zweck steht eine spezielle Fühlerlehre zur Verfügung; Nach Abschluss der Montage müssen die Arbeiter tatsächliche Messungen vornehmen und die Ergebnisse protokollieren.
Die widersprüchlichsten Anforderungen von Konstrukteuren: Für ein 800-V-Hochspannungssteckverbinderprojekt bei einem Hersteller neuer Energiefahrzeuge mussten die Dichtungskomponenten 160 °C (der Spitzentemperatur des Batteriesatzes) standhalten und einen 10-kV-Lichtbogenwiderstandstest bestehen. Herkömmliche Materialien standen jedoch vor einem „Catch-22“-Dilemma: Hochlichtbogenbeständiges Silikon konnte nur Temperaturen von bis zu 140 °C aushalten – es härtete bereits nach einem Monat Fahrzeugeinbau aus –, während hitzebeständiges Silikon bei 160 °C einen Rückgang der Lichtbogenbeständigkeit um 35 % aufwies, was nach nur 60 Testsekunden zu einem dielektrischen Durchschlag führte. Solche „Materialinkompatibilitätsprobleme“ führten dazu, dass 47 % der Erstmuster in diesem 800-V-Projekt abgelehnt wurden, was den Beschaffungszyklus erheblich verzögerte.
Kernpunkt des Streits: Die „Wärmebeständigkeit“ und die „Lichtbogenbeständigkeit“ von Silikon korrelieren umgekehrt: Die Zugabe von lichtbogenbeständigen Additiven (wie Nano-Aluminiumoxid) destabilisiert die Siloxanmoleküle und senkt dadurch die Obergrenze der Wärmebeständigkeit; Umgekehrt führt die Zugabe von hochtemperaturbeständigen Additiven (z. B. Phenylsiloxan) zu einer Verdünnung der lichtbogenbeständigen Komponenten, wodurch die Isolationsleistung beeinträchtigt wird.
1. Maßgeschneiderte Compound-Formulierung：In Zusammenarbeit mit Materialherstellern haben wir ein Verbundmaterial entwickelt, das aus pyrogener Kieselsäure, 1,5 % Nano-Aluminiumoxid und 2 % Phenylsiloxan besteht. Nach einem 1.000-stündigen Alterungstest bei 160 °C wies das Material eine Härteschwankungsrate von ≤8 % und eine Lichtbogenwiderstandszeit von 80 Sekunden bei 10 kV auf – was die Kundenanforderung von 60 Sekunden weit übertraf.
2. Hierarchisches Strukturdesign：Die innere Schicht der Dichtung (in Kontakt mit den Hochspannungsstiften) besteht aus hochlichtbogenbeständigem Silikon, während die äußere Schicht (in Kontakt mit dem Gehäuse) aus hochtemperaturbeständigem Silikon besteht. Dieser Ansatz löst nicht nur widersprüchliche Leistungsanforderungen, sondern reduziert auch die Materialkosten um 15 %.
3. Co-Optimierung auf Systemebene：Eine Empfehlung für Käufer und Ingenieure: Das Hinzufügen von drei Wärmeableitungsrippen zum Steckergehäuse reduziert die tatsächliche Betriebstemperatur der Dichtung von 160 °C auf 145 °C und verlängert so ihre Lebensdauer weiter.
Datenvalidierung: Nach der Implementierung in den 800-V-Projekten zweier Hersteller neuer Energiefahrzeuge steigerte diese Lösung die Probenerfolgsrate von 53 % auf 100 %, während die Fehlerrate nach der Masseninstallation ≤ 0,03 % blieb.
Die Verluste, die Käufer am leichtesten übersehen:Ein Pkw-Hersteller in Nordchina meldete Fälle von „Rissen und Versagen in Dichtungskomponenten“. Bei der Demontage und Inspektion wurde festgestellt, dass 70 % der fehlerhaften Teile eine Kompressionsrate von mehr als 30 % aufwiesen (im Vergleich zum Standardgrenzwert von 20 %). Dieses Problem entstand dadurch, dass Montagearbeiter – in dem Bemühen, „die Dichtungsleistung zu optimieren“ – die Dichtungen mit Schraubenziehern gewaltsam in ihre Nuten hebelten; Diese Praxis führte nicht nur zu einer übermäßigen Kompression, sondern beschädigte auch die Dichtlippen. Eine Umfrage von SAE aus dem Jahr 2024 zeigt, dass 21 % der Dichtungsausfälle auf Montagefehler zurückzuführen sind; Durch solche Probleme werden vom Unternehmen beschaffte „qualifizierte Produkte“ faktisch zu „Schrott“ und führen gleichzeitig zu Produktionsverzögerungen.
| Fehlertyp | Eintrittswahrscheinlichkeit | Direkte Konsequenzen | Auswirkungen auf die Lebensdauer |
| Metallwerkzeug zerkratzt die Dichtlippe. | 42 % | Ein latentes Leck, das sich durch Vibration zu einem Kanal ausdehnt. | Lebensdauer auf ein Drittel verkürzt. |
| Komprimierung > 25 % | 38 % | Die Dichtlippe weist eine bleibende Verformung mit einem Druckverformungsrest von über 30 % auf. | Läuft innerhalb von 3 Monaten ab. |
| Dichtung verkehrt/verdreht eingebaut | 20 % | Die IP-Einstufung sinkt direkt auf Null; Wassereintritt tritt bereits nach 10 Minuten Eintauchen bei Raumtemperatur auf. | Ab sofort wirksam |
1. Werkzeugstandardisierung：Stellen Sie Käufern ein spezielles „Spezial-Installationswerkzeugset“ zur Verfügung – einschließlich einer Kunststoffpinzette für Gummidichtungen und Kupferführungshülsen für Fluorkautschukdichtungen – um sicherzustellen, dass keine Metallwerkzeuge mit den Dichtlippen in Kontakt kommen.

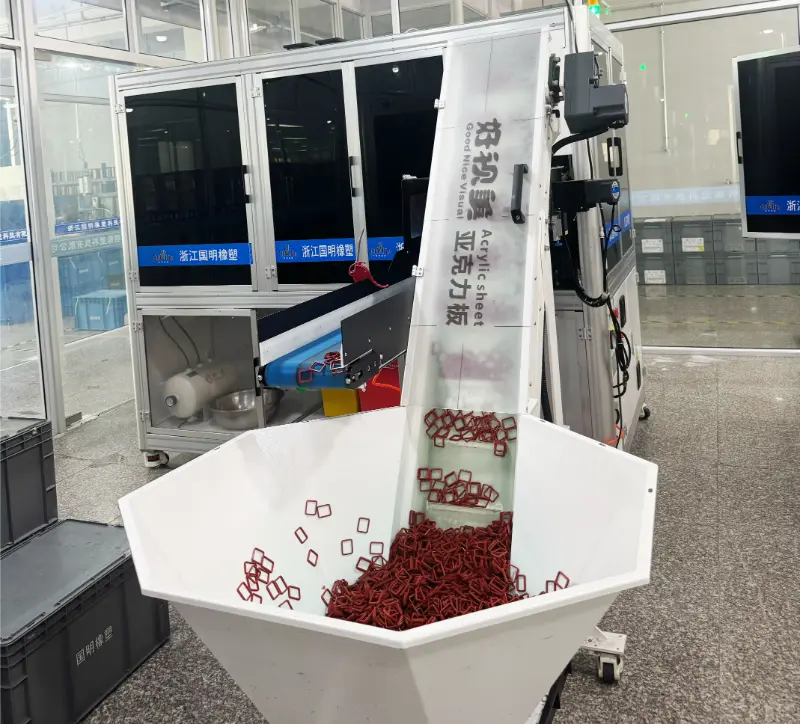

2. Visuelle Fehlerprüfung：Auf der Dichtung ist eine rote „Ausrichtungsmarkierung“ (z. B. „Diese Seite nach innen“) aufgedruckt, die den Markierungen auf dem Steckergehäuse entspricht; Im Lieferumfang ist eine „Kompressionsmesskarte“ enthalten, die die standardmäßige komprimierte Dicke für dieses spezielle Dichtungsmodell angibt (z. B. Originaldicke: 8 mm → komprimierte Dicke: 6,4–6,8 mm).
3. 1-stündige Spezialschulung：Montagearbeiter werden in das „Drei-Prüfungs-Prinzip“ eingewiesen – Überprüfung von Werkzeugen, Ausrichtung und Kompression –, gefolgt von einer Live-Demonstration der richtigen Verfahren. Jeder Arbeitnehmer, der die Standards nicht erfüllt, muss sich einer Umschulung unterziehen, bis er die praktische Prüfung erfolgreich besteht.
Je länger man in diesem Bereich arbeitet, desto klarer wird: Ein „universelles“ Siegelmodell gibt es nicht. Viele Probleme entstehen, weil die spezifische Betriebsumgebung – das „Szenario“ – nicht vollständig verstanden wurde. Konzentrieren Sie sich beim Kauf nicht ausschließlich auf Faktoren wie „IP-Schutzarten“ oder „Temperaturbeständigkeitsbereiche“. Stellen Sie den Ingenieuren stattdessen unbedingt diese drei Fragen:
1. Wo sind die Anschlüsse im Fahrzeug verbaut? (Motorraum, Batteriesatz oder Türen – Orte mit sehr unterschiedlichen Betriebsbedingungen.)
2. Wird die Montage mit automatisierten Geräten oder manuell durchgeführt? (Dies wirkt sich auf die strukturelle Gestaltung der Dichtungen aus.)
3. Welche impliziten Anforderungen sind in den Akzeptanzkriterien des Endkunden enthalten? (z. B. Durchführung von IP67-Tests nach Eintauchen in tiefe Temperaturen)
-
